Detalhes do produto:
|
| Nome do produto: | Sensor ultrassônico do transdutor | Dimensão: | 50*17*6.5mm |
|---|---|---|---|
| Diâmetro exterior: | 50mm | Sensibilidade: | Alto |
| Uso: | discos cerâmicos para o soldador ultrassônico | Palavra-chave: | anel cerâmico piezoelectronic Pzt8 |
| Destacar: | Soldador ultrassônico Piezo Ceramic Ring,Anel Pzt8 cerâmico Piezo,Anel cerâmico Piezo do transdutor ultrassônico |
||

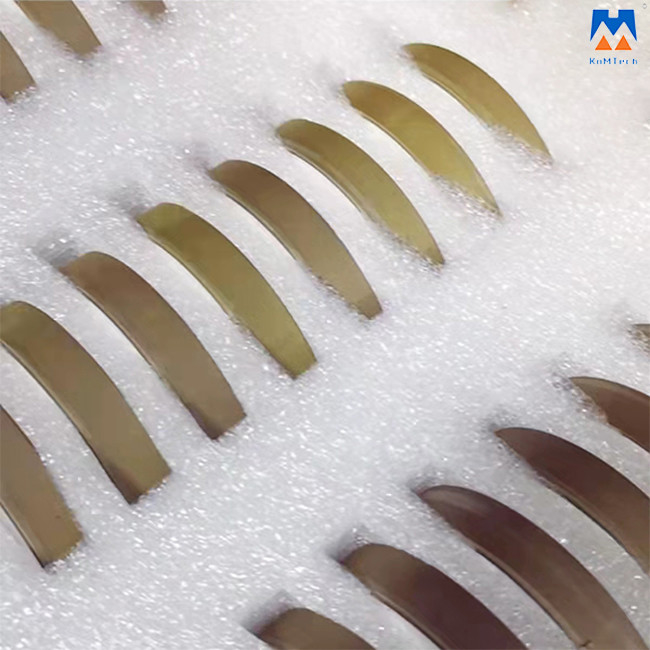

sensor ultrassônico do transdutor de 50*17*6.5mm Ring Pzt 8 cerâmicos Piezo para o soldador ultrassônico
como faça materiais cerâmicos piezoelétricos trabalham?
A placa cerâmica piezoelétrica é o componente principal da placa da campainha elétrica (dispositivo), assim que é chamado um elemento piezoelétrico. A razão pela qual as placas cerâmicas piezoelétricas podem se emitir o som de soar é usar o princípio de efeito piezoelétrico. O efeito piezoelétrico tem um efeito piezoelétrico positivo e uns tipos inversos do efeito piezoelétrico dois.
Efeito piezoelétrico: quando a microplaqueta cerâmica piezoelétrica é aplicada a uma força externo, a microplaqueta piezoelétrica produzirá uma carga elétrica, este fenômeno está chamada o efeito piezoelétrico positivo; Pelo contrário, quando o campo elétrico é aplicado à placa piezoelétrica, a placa cerâmica piezoelétrica produzirá a deformação mecânica, e sua tensão é proporcional à força do campo elétrico, que é chamado o efeito piezoelétrico inverso, mais forte a intensidade de campo elétrico, maior a amplitude da vibração. Este fenômeno é chamado o efeito piezoelétrico inverso: tensão-pressão e todos os tipos de dispositivos cerâmicos piezoelétricos trabalham usando esta característica.
onde está a cerâmica se usa?
Alguma aplicação de cerâmico Piezo:
1. transdutor da limpeza ultrassônica
2. transdutor da solda ultrassônica
3. transdutor ultrassônico da beleza
4. transdutor subaquático ultrassônico
5. transucer immersible ultrassônico
6. transdutor de exame ultrassônico
7. transdutor de corte ultrassônico
8. transdutor ultrassônico da atomização
9. emulsivo ultrassônico
Parâmetros técnicos:
| Nome do produto | Discos cerâmicos piezoelétricos |
| Dimensão exterior | 50mm |
| Dimensão interna | 17mm |
| Espessura | 6.5mm |
| Sensibilidade | Alto |
| Meio de medição | Sólido |
| Uso | discos cerâmicos para o conversor da solda ultrassônica |
Outros modelos disponíveis:
| Modelo | Capacidade | Perda | Frequência ressonante | Fatores de acoplamento | Fator de qualidade mecânico |
| CT (PF) | tgδ (%) | Fs (quilohertz) | KP (%) | Qm | |
| RSP-82-Φ10×Φ5×2 | 265 | 0,3 | 154,7 | 53 | 800 |
| RSP-82-Φ13×Φ5.3×2.2 | 455 | 0,3 | 126,8 | 53 | 800 |
| RSP-82-Φ15×Φ6×2 | 670 | 0,3 | 110 | 53 | 800 |
| RSP-82-Φ18×Φ8×7 | 265 | 0,3 | 89 | 53 | 800 |
| RSP-82-Φ20×Φ8×6 | 400 | 0,3 | 82,9 | 53 | 800 |
| RSP-82-Φ20×Φ10×5 | 425 | 0,3 | 77,3 | 53 | 800 |
| RSP-82-Φ25×Φ10×5 | 750 | 0,3 | 66,3 | 53 | 800 |
| RSP-82-Φ25×Φ12×5 | 690 | 0,3 | 62,7 | 53 | 800 |
| RSP-82-Φ30×Φ10×5 | 1140 | 0,3 | 58 | 53 | 800 |
| RSP-82-Φ30×Φ12×5 | 1075 | 0,3 | 55 | 53 | 800 |
| RSP-82-Φ32×Φ12×5 | 1255 | 0,3 | 52,7 | 53 | 800 |
| RSP-82-Φ35×Φ15×5 | 1425 | 0,3 | 46,4 | 53 | 800 |
| RSP-82-Φ38×Φ15×5 | 1735 | 0,3 | 43,8 | 53 | 800 |
| RSP-82-Φ40×Φ12×5 | 2075 | 0,3 | 44,6 | 53 | 800 |
| RSP-82-Φ40×Φ15×5 | 1960 | 0,3 | 42,2 | 53 | 800 |
| RSP-82-Φ45×Φ15×5 | 2565 | 0,3 | 38,7 | 53 | 800 |
| Modelo | Capacidade | Perda | Frequência ressonante | Fatores de acoplamento | Fator de qualidade mecânico |
| CT (PF) | tgδ (%) | Fs (quilohertz) | KP (%) | Qm | |
| RSP-82-Φ45×Φ17×5 | 2475 | 0,3 | 37,4 | 53 | 800 |
| RSP-82-Φ49×Φ23×6 | 2225 | 0,3 | 32,2 | 53 | 800 |
| RSP-82-Φ50×Φ17×5 | 3150 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ17×6.5 | 2425 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ17×7.5 | 2100 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ20×6 | 2495 | 0,3 | 33,1 | 53 | 800 |
| RSP-82-Φ50×Φ20×7 | 2135 | 0,3 | 33,1 | 53 | 800 |
| RSP-82-Φ50×Φ23×6 | 2340 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ50×Φ23×6.5 | 2170 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ50×Φ23×7 | 2005 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ55×Φ20×8 | 2340 | 0,3 | 30,9 | 53 | 800 |
| RSP-82-Φ55×Φ26×7 | 2390 | 0,3 | 28,6 | 53 | 800 |
| RSP-82-Φ60×Φ30×10 | 1925 | 0,3 | 25,8 | 53 | 800 |
| RSP-82-Φ69×Φ33×11 | 2380 | 0,3 | 22,7 | 53 | 800 |
| RSP-82-Φ70×Φ30×10 | 2850 | 0,3 | 22,7 | 53 | 800 |
| RSP-82-Φ100×1.4-200 | 52000 | 0,3 | 23 | 53 | 800 |
Características:
* boa estabilidade
* sensibilidade alta
* baixo calor
* eficiência alta da vibração
Materiais piezoelétricos de discos cerâmicos piezoelétricos: PZT4, PZT5, PZT8, ou outros materiais piezoelétricos exigidos.
Os anéis Pzt8 cerâmicos piezoelétricos podem igualmente ser personalizados, se você precisa outros tamanhos de anéis cerâmicos piezoelétricos, sentem livres contactar-nos.
