Detalhes do produto:
|
| Nome do produto: | Anel cerâmico piezoelétrico | Dimensão: | 50*20*5 |
|---|---|---|---|
| Espessura: | 5mm | Peso (1 pacote): | 7.5KG |
| Partes de um pacote: | 108 partes | Sensibilidade: | Alto |
| Uso: | discos cerâmicos para o conversor da solda ultrassônica | Dimensão do pacote: | 30*30*26 cm |
| Destacar: | Anel cerâmico Piezo da espessura 5mm,Anel cerâmico Piezo da sensibilidade alta,Anel cerâmico piezoelétrico da espessura 5mm |
||
Anel cerâmico piezoelétrico de Rsp50 Pzt8 50*20*5 para o transdutor 20KHz ultrassônico
Os materiais piezoelétricos da cerâmica (PZT) são categorizados como a cerâmica funcional. Nos sensores, tornam possível converter forças, e pressões em sinais elétricos, e em transdutores e nos atuadores ultrassônicos convertem tensões elétricas em vibrações ou em deformações ultrassônicas da cerâmica piezoelétrica ultrassônica. Os materiais piezoelétricos da cerâmica são classificados de acordo com sua composição quimica de um lado, e pelas condições específicas da aplicação nas outro.
Materiais piezoelétricos de discos cerâmicos piezoelétricos: PZT4, PZT5, PZT8, ou outros materiais piezoelétricos exigidos.
Os anéis Pzt8 cerâmicos piezoelétricos podem igualmente ser personalizados, se você precisa outros tamanhos de anéis cerâmicos piezoelétricos, sentem livres contactar-nos.
Parâmetros técnicos:
| Nome do produto | Discos PZT8 cerâmicos piezoelétricos |
| Capacidade | ±2950 |
| Dimensão exterior | 50mm |
| Dimensão interna | 20mm |
| Espessura | 5mm |
| Sensibilidade | Alto |
| Peso (1 pacote) | 7.5kg |
| Partes de um pacote | 108 partes |
| Meio de medição | Sólido |
| Uso | discos cerâmicos para o conversor da solda ultrassônica |
Outros modelos estão disponíveis:
| Modelo | Capacidade? | Perda | Frequência ressonante | Fatores de acoplamento | Fator de qualidade mecânico |
| CT (PF) | tgδ (%) | Fs (quilohertz) | KP (%) | Qm | |
| RSP-82-Φ10×Φ5×2 | 265 | 0,3 | 154,7 | 53 | 800 |
| RSP-82-Φ13×Φ5.3×2.2 | 455 | 0,3 | 126,8 | 53 | 800 |
| RSP-82-Φ15×Φ6×2 | 670 | 0,3 | 110 | 53 | 800 |
| RSP-82-Φ18×Φ8×7 | 265 | 0,3 | 89 | 53 | 800 |
| RSP-82-Φ20×Φ8×6 | 400 | 0,3 | 82,9 | 53 | 800 |
| RSP-82-Φ20×Φ10×5 | 425 | 0,3 | 77,3 | 53 | 800 |
| RSP-82-Φ25×Φ10×5 | 750 | 0,3 | 66,3 | 53 | 800 |
| RSP-82-Φ25×Φ12×5 | 690 | 0,3 | 62,7 | 53 | 800 |
| RSP-82-Φ30×Φ10×5 | 1140 | 0,3 | 58 | 53 | 800 |
| RSP-82-Φ30×Φ12×5 | 1075 | 0,3 | 55 | 53 | 800 |
| RSP-82-Φ32×Φ12×5 | 1255 | 0,3 | 52,7 | 53 | 800 |
| RSP-82-Φ35×Φ15×5 | 1425 | 0,3 | 46,4 | 53 | 800 |
| RSP-82-Φ38×Φ15×5 | 1735 | 0,3 | 43,8 | 53 | 800 |
| RSP-82-Φ40×Φ12×5 | 2075 | 0,3 | 44,6 | 53 | 800 |
| RSP-82-Φ40×Φ15×5 | 1960 | 0,3 | 42,2 | 53 | 800 |
| RSP-82-Φ45×Φ15×5 | 2565 | 0,3 | 38,7 | 53 | 800 |
| Modelo | Capacidade? | Perda | Frequência ressonante | Fatores de acoplamento | Fator de qualidade mecânico |
| CT (PF) | tgδ (%) | Fs (quilohertz) | KP (%) | Qm | |
| RSP-82-Φ45×Φ17×5 | 2475 | 0,3 | 37,4 | 53 | 800 |
| RSP-82-Φ49×Φ23×6 | 2225 | 0,3 | 32,2 | 53 | 800 |
| RSP-82-Φ50×Φ17×5 | 3150 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ17×6.5 | 2425 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ17×7.5 | 2100 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ20×6 | 2495 | 0,3 | 33,1 | 53 | 800 |
| RSP-82-Φ50×Φ20×7 | 2135 | 0,3 | 33,1 | 53 | 800 |
| RSP-82-Φ50×Φ23×6 | 2340 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ50×Φ23×6.5 | 2170 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ50×Φ23×7 | 2005 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ55×Φ20×8 | 2340 | 0,3 | 30,9 | 53 | 800 |
| RSP-82-Φ55×Φ26×7 | 2390 | 0,3 | 28,6 | 53 | 800 |
| RSP-82-Φ60×Φ30×10 | 1925 | 0,3 | 25,8 | 53 | 800 |
| RSP-82-Φ69×Φ33×11 | 2380 | 0,3 | 22,7 | 53 | 800 |
| RSP-82-Φ70×Φ30×10 | 2850 | 0,3 | 22,7 | 53 | 800 |
| RSP-82-Φ100×1.4-200 | 52000 | 0,3 | 23 | 53 | 800 |
Características:
* boa estabilidade
* sensibilidade alta
* baixo calor
* eficiência alta da vibração
Alguma aplicação de cerâmico Piezo:
1. transdutor da limpeza ultrassônica
2. transdutor da solda ultrassônica
3. transdutor ultrassônico da beleza
4. transdutor subaquático ultrassônico
5. transucer immersible ultrassônico
6. transdutor de exame ultrassônico
7. transdutor de corte ultrassônico
8. transdutor ultrassônico da atomização
9. emulsivo ultrassônico
Se você precisa outros tamanhos de discos cerâmicos piezoelétricos, sinta livre contactar-nos.

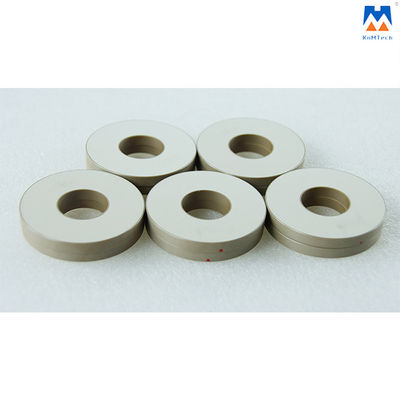

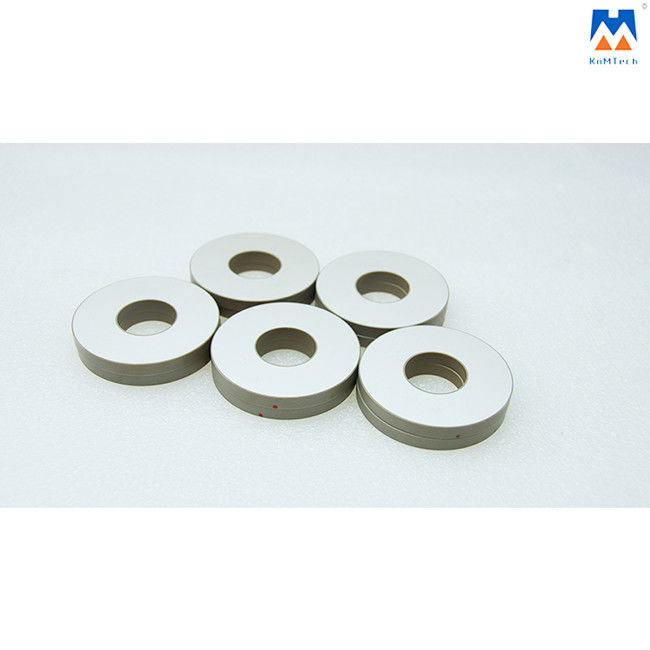

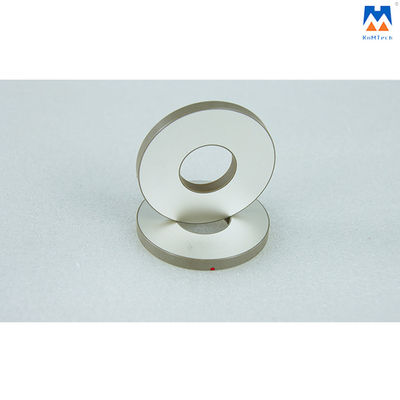

Fotos detalhadas:
