Detalhes do produto:
|
| Nome do produto: | Anel cerâmico piezoelétrico | Dimensão: | 50*20*5mm |
|---|---|---|---|
| Espessura: | 5mm | Peso (1 pacote): | 7.5KG |
| Partes de um pacote: | 108 partes | Sensibilidade: | Alto |
| Uso: | discos cerâmicos para o conversor da solda ultrassônica | Dimensão do pacote: | 30*30*26 cm |
| Destacar: | placa cerâmica piezoelétrica do pzt,Placa cerâmica piezoelétrica do transdutor ultrassônico,Folha cerâmica piezoelétrica da espessura 5mm |
||

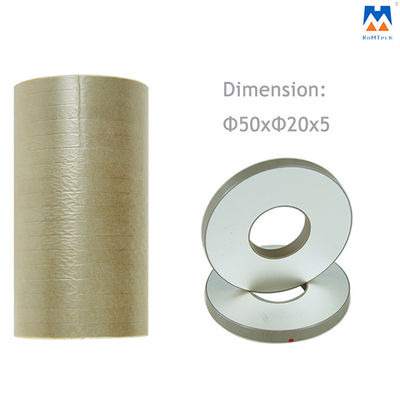

Anel cerâmico piezoelétrico 50mm de Rsp50 Pzt8 50*20*5 para a soldadura ultrassônica
Que é o cerâmico piezoelétrico?
A característica de converter a energia mecânica à energia elétrica, e da energia elétrica à energia mecânica é chamada piezoelétrica. Aquele é dizer, quando a cerâmica piezoelétrica é sujeitada a uma tensão, eles expandirá ou contratará.
Geralmente, a cerâmica consiste em cristais. Cada cristal é composto dos átomos com uma carga elétrica positiva ou negativa. A maioria de cerâmica tem cargas elétricas positivas e negativas. Mas mesmo sob circunstâncias naturais, alguma cerâmica dielétrica nos cristais desequilibrou cargas elétricas positivas e negativas, tendo por resultado cargas elétricas inclinadas (polarização espontânea).
Se o processo de polarização é aplicado à cerâmica ferroelectric, a cerâmica piezoelétrica está produzida. Ao aplicar uma tensão AC à cerâmica piezoelétrica, as cargas elétricas externos atrairão ou repelirão os centros das cargas elétricas positivas e negativas na cerâmica, fazendo com que a cerâmica expanda ou contrate.
Parâmetros técnicos:
| Nome do produto | Discos PZT8 cerâmicos piezoelétricos |
| Capacidade | ±2950 |
| Dimensão exterior | 50mm |
| Dimensão interna | 20mm |
| Espessura | 5mm |
| Sensibilidade | Alto |
| Peso (1 pacote) | 7.5kg |
| Partes de um pacote | 108 partes |
| Meio de medição | Sólido |
| Uso | discos cerâmicos para o conversor da solda ultrassônica |
Outros tamanhos estão disponíveis:
| Modelo | Capacidade? | Perda | Ressonante Frequência |
Fatores de acoplamento | Mecânico fator de qualidade |
| CT (PF) | tgδ (%) | Fs (quilohertz) | KP (%) | Qm | |
| RSP-82-Φ10×Φ5×2 | 265 | 0,3 | 154,7 | 53 | 800 |
| RSP-82-Φ13×Φ5.3×2.2 | 455 | 0,3 | 126,8 | 53 | 800 |
| RSP-82-Φ15×Φ6×2 | 670 | 0,3 | 110 | 53 | 800 |
| RSP-82-Φ18×Φ8×7 | 265 | 0,3 | 89 | 53 | 800 |
| RSP-82-Φ20×Φ8×6 | 400 | 0,3 | 82,9 | 53 | 800 |
| RSP-82-Φ20×Φ10×5 | 425 | 0,3 | 77,3 | 53 | 800 |
| RSP-82-Φ25×Φ10×5 | 750 | 0,3 | 66,3 | 53 | 800 |
| RSP-82-Φ25×Φ12×5 | 690 | 0,3 | 62,7 | 53 | 800 |
| RSP-82-Φ30×Φ10×5 | 1140 | 0,3 | 58 | 53 | 800 |
| RSP-82-Φ30×Φ12×5 | 1075 | 0,3 | 55 | 53 | 800 |
| RSP-82-Φ32×Φ12×5 | 1255 | 0,3 | 52,7 | 53 | 800 |
| RSP-82-Φ35×Φ15×5 | 1425 | 0,3 | 46,4 | 53 | 800 |
| RSP-82-Φ38×Φ15×5 | 1735 | 0,3 | 43,8 | 53 | 800 |
| RSP-82-Φ40×Φ12×5 | 2075 | 0,3 | 44,6 | 53 | 800 |
| RSP-82-Φ40×Φ15×5 | 1960 | 0,3 | 42,2 | 53 | 800 |
| RSP-82-Φ45×Φ15×5 | 2565 | 0,3 | 38,7 | 53 | 800 |
| Modelo | Capacidade? | Perda | Ressonante Frequência |
Fatores de acoplamento | Mecânico fator de qualidade |
| CT (PF) | tgδ (%) | Fs (quilohertz) | KP (%) | Qm | |
| RSP-82-Φ45×Φ17×5 | 2475 | 0,3 | 37,4 | 53 | 800 |
| RSP-82-Φ49×Φ23×6 | 2225 | 0,3 | 32,2 | 53 | 800 |
| RSP-82-Φ50×Φ17×5 | 3150 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ17×6.5 | 2425 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ17×7.5 | 2100 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ20×6 | 2495 | 0,3 | 33,1 | 53 | 800 |
| RSP-82-Φ50×Φ20×7 | 2135 | 0,3 | 33,1 | 53 | 800 |
| RSP-82-Φ50×Φ23×6 | 2340 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ50×Φ23×6.5 | 2170 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ50×Φ23×7 | 2005 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ55×Φ20×8 | 2340 | 0,3 | 30,9 | 53 | 800 |
| RSP-82-Φ55×Φ26×7 | 2390 | 0,3 | 28,6 | 53 | 800 |
| RSP-82-Φ60×Φ30×10 | 1925 | 0,3 | 25,8 | 53 | 800 |
| RSP-82-Φ69×Φ33×11 | 2380 | 0,3 | 22,7 | 53 | 800 |
| RSP-82-Φ70×Φ30×10 | 2850 | 0,3 | 22,7 | 53 | 800 |
| RSP-82-Φ100×1.4-200 | 52000 | 0,3 | 23 | 53 | 800 |
Características:
* boa estabilidade
* sensibilidade alta
* baixo calor
* consumo da baixa potência
* eficiência alta da vibração
* som claro/pressão sadia alta
Antes da expedição, nós testamos sempre cada disco cerâmico um por um para certificar-se que pode passar o controle da qualidade, e cada disco cerâmico tem seu relatório de teste como mostrado:
Os discos cerâmicos piezoelétricos podem ser usados para transdutores da solda ultrassônica e transdutores de corte ultrassônicos. transdutores da limpeza ultrassônica e assim por diante.
Se você precisa outros tamanhos de discos cerâmicos piezoelétricos, sinta livre contactar-nos.

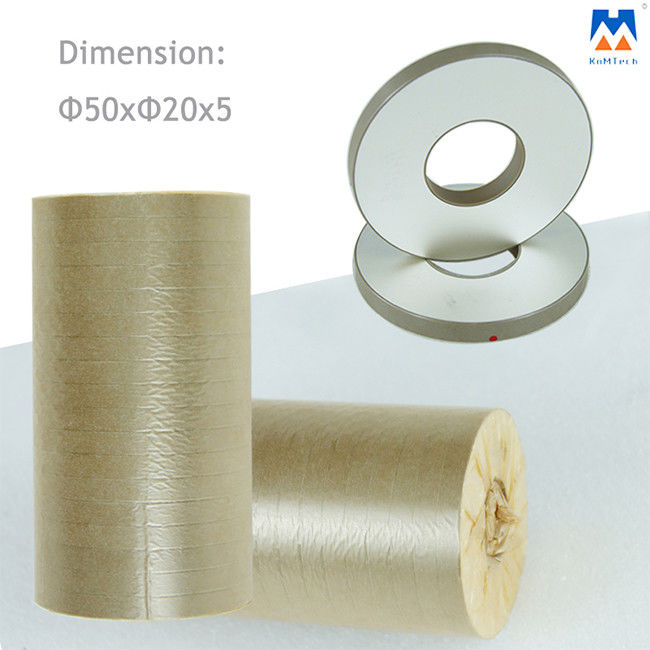

Fotos detalhadas:
