Detalhes do produto:
|
| Nome do produto: | Anel cerâmico Piezo | Dimensão: | 35*15*5 |
|---|---|---|---|
| Espessura: | 5mm | Sensibilidade: | Alto |
| Cor: | Amarelo | Uso: | anel cerâmico para a máquina da máscara da solda ultrassônica |
| Destacar: | anel cerâmico Piezo de 35X15X5mm,anel cerâmico Piezo da espessura de 5mm,Anéis cerâmicos da máquina da máscara da solda ultrassônica |
||
Transdutor cerâmico Piezo do anel 35*15*5mm para a máquina da máscara da solda ultrassônica
Parâmetros técnicos:
| Nome do produto | Anel cerâmico piezoelétrico |
| Dimensão exterior | 35mm |
| Dimensão interna | 15mm |
| Espessura | 5mm |
| Sensibilidade | Alto |
| Meio de medição | Sólido |
| Uso | anel cerâmico para o transdutor da solda ultrassônica |
Outros modelos disponíveis:
| Modelo | Capacidade | Perda | Frequência ressonante | Fatores de acoplamento | Fator de qualidade mecânico |
| CT (PF) | tgδ (%) | Fs (quilohertz) | KP (%) | Qm | |
| RSP-43-Φ10×Φ5×2 | 350 | 0,3 | 142 | 60 | 1000 |
| RSP-43-Φ13×Φ5.3×2.2 | 580 | 0,3 | 116 | 60 | 1000 |
| RSP-43-Φ15×Φ6×2 | 900 | 0,3 | 101,5 | 60 | 1000 |
| RSP-43-Φ15×Φ6×3 | 600 | 0,3 | 101,5 | 60 | 1000 |
| RSP-43-Φ15×Φ6×4 | 450 | 0,3 | 101,5 | 60 | 1000 |
| RSP-43-Φ25×Φ10×5 | 1000 | 0,3 | 60,9 | 60 | 1000 |
| RSP-43-Φ30×Φ15×5 | 1285 | 0,3 | 47 | 60 | 1000 |
| RSP-43-Φ35×Φ15×5 | 1905 | 0,3 | 42,6 | 60 | 1000 |
| RSP-43-Φ38×Φ12.7×6 | 2035 | 0,3 | 42 | 60 | 1000 |
| RSP-43-Φ38×Φ15×5 | 2320 | 0,3 | 40,2 | 60 | 1000 |
| RSP-43-Φ38×Φ15×6.5 | 1785 | 0,3 | 40,2 | 60 | 1000 |
| RSP-43-Φ40×Φ15×5 | 2620 | 0,3 | 38,7 | 60 | 1000 |
| RSP-43-Φ49×Φ23×6 | 2820 | 0,3 | 29,6 | 60 | 1000 |
| RSP-43-Φ50×Φ17×6.5 | 3240 | 0,3 | 31,8 | 60 | 1000 |
| RSP-43-Φ50×Φ17×7.5 | 2805 | 0,3 | 31,8 | 60 | 1000 |
| RSP-43-Φ50×Φ20×6 | 3330 | 0,3 | 30,5 | 60 | 1000 |
| Modelo | Capacidade | Perda | Frequência ressonante | Fatores de acoplamento | Fator de qualidade mecânico |
| CT (PF) | tgδ (%) | Fs (quilohertz) | KP (%) | Qm | |
| RSP-43-Φ50×Φ20×7 | 2855 | 0,3 | 30,5 | 60 | 1000 |
| RSP-43-Φ50×Φ23×6.5 | 2890 | 0,3 | 29,2 | 60 | 1000 |
| RSP-43-Φ50×Φ23×7.5 | 2505 | 0,3 | 29,2 | 60 | 1000 |
| RSP-43-Φ60×Φ30×10 | 2570 | 0,3 | 22,7 | 60 | 1000 |
| RSP-43-Φ25×2-S | 2975 | 0,3 | 168 | 60 | 1000 |
| RSP-43-Φ25×2.2-S | 2700 | 0,3 | 168 | 60 | 1000 |
| RSP-43-Φ50×3.5-S | 5930 | 0,3 | 42 | 60 | 1000 |
| RSP-43-Φ50×5-S | 4150 | 0,3 | 42 | 60 | 1000 |
| RSP-43-90×14×8-∠5 | 1960 | 0,3 | 17,5 | 60 | 1000 |
| RSP-43-85×14×8.5-∠4 | 1710 | 0,3 | 18,6 | 60 | 1000 |
| RSP-43-80×14×9-∠3 | 1490 | 0,3 | 19,7 | 60 | 1000 |
| RSP-43-80×14×12-∠3 | 1110 | 0,3 | 19,7 | 60 | 1000 |
Você aplica uma pressão sobre a placa cerâmica e há alguma tensão, e cria uma polaridade oposta da carga em ambas as extremidades e aquela é como passa através do laço e se transforma uma corrente elétrica. Este efeito é chamado piezoelétrico.
Cerâmico piezoelétrico é um tipo do elemento piezoelétrico que possa ser convertido entre a energia elétrica e a energia mecânica. Aplicar uma força ao cerâmico piezoelétrico fá-lo-á produzir a tensão, e este processo é o efeito piezoelétrico positivo. Aplicando uma tensão às causas cerâmicas piezoelétricas ele para vibrar, um processo conhecido como o efeito piezoelétrico inverso. E o transdutor ultrassônico é feito usando este efeito piezoelétrico.
Materiais piezoelétricos de discos cerâmicos piezoelétricos: PZT4, PZT5, PZT8, ou outros materiais piezoelétricos exigidos.
Os anéis Pzt8 cerâmicos piezoelétricos podem igualmente ser personalizados, se você precisa outros tamanhos de anéis cerâmicos piezoelétricos, sentem livres contactar-nos.
Características:
* boa estabilidade
* sensibilidade alta
* baixo calor
* eficiência alta da vibração
Antes da expedição, nós testamos sempre cada disco cerâmico um por um para certificar-se que pode passar o controle da qualidade, e cada disco cerâmico tem seu relatório de teste.

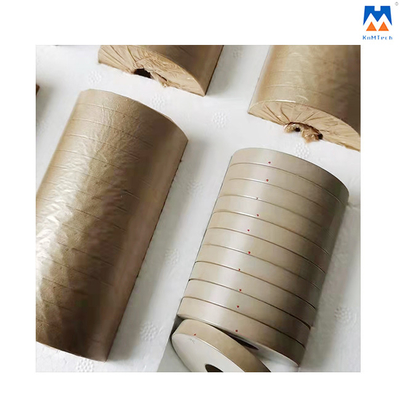

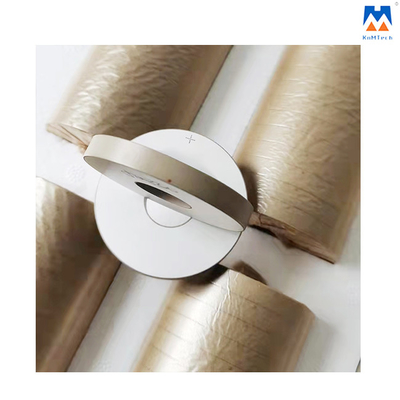

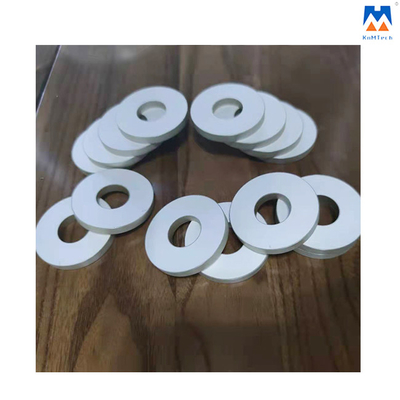

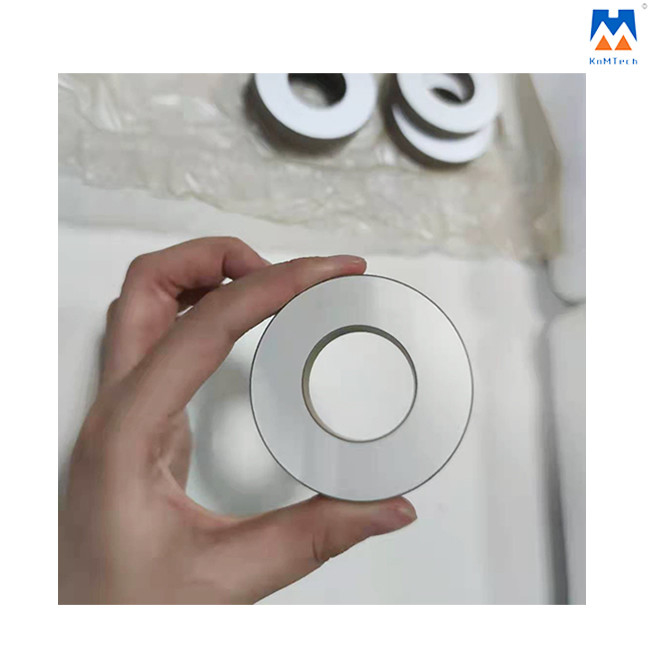

Fotos detalhadas:
