Detalhes do produto:
|
| Nome do produto: | Analisador de alta frequência ultrassônico da impedância | Poder: | 30W |
|---|---|---|---|
| Dimensão: | 24*19*10cm | Peso: | 1,95KG |
| Fonte de alimentação: | AC220V-250V | Palavra-chave: | Analisador da impedância |
| Uso: | A impedância ultrassônica analisa | Serviço pós-venda: | apoio em linha, apoio dos vídeos |
| Destacar: | analisador de alta frequência da impedância 30W,Trabalho feito com ferramentas ultrassônico do analisador da impedância,analisador de alta frequência da impedância 250V |
||
Analisador de alta frequência da impedância do transdutor do analisador da impedância
Parâmetros técnicos:
| Nome do produto | Analisador ultrassônico da impedância | ||
| Modelo | KM-PV520A | ||
| Características | Portátil, tela táctil da tela cheia, 7,8 polegadas de tela | ||
| Tamanho | 24*19*10cm | ||
| Índice da medida | Todos os parâmetros ou gráficos | ||
| Precisão básica | <0> | ||
| Velocidade do teste | 1 segundo pc/5 (1000 pontos fazem a varredura) | ||
| Precisão da frequência | ±10ppm | ||
| Definição da fase | 0,15 graus | ||
| Temp do ambiente | 10-40℃ | ||
| Escala da impedância | 1Ω~1MΩ | ||
| Etapa da frequência | 0.1Hz~any aleatório não. | ||
| Fonte de alimentação | AC100V~AC250V, 50~60Hz, 30W | ||
A série ultrassônica do analisador PV520A do elemento pode trabalhar em toda a tensão de AC220V-250V, poder é 30W, o instrumento vem com uma fonte de alimentação especial, soquete da fonte de alimentação é na parte de trás do instrumento (a tomada da aviação de 5 núcleos).
Para dispositivos piezoelétricos, os parâmetros principais obtidos pelo analisador da impedância incluem: Frequência ressonante Fs, frequência anti-ressonante Fp, ponto F1 e F2 da meia potência, admissão máxima Gmax, capacidade eletrostática C0, reactance dinâmico R1, capacidade dinâmica C1, indutância dinâmica L1, capacidade livre CT, constante dielétrica livre, fator de qualidade mecânico Qm, coeficiente de acoplamento eletromecânico Keff, KP, K31, K33, etc.
Características:
O analisador da impedância é usado principalmente para a detecção de dispositivos piezoelétricos (tais como uma única placa cerâmica piezoelétrica, ou um único transdutor, ou transdutor + modulador da amplitude/cabeça de soldadura). Através do analisador da impedância, nós podemos obter alguns indicadores técnicos que não podem ser vistos diretamente, mas temos um impacto importante na qualidade de produto, que pode guiar a produção. O analisador da impedância, porque o nome implica, é testar as características da impedância de todos os tipos de dispositivos piezoelétricos, apropriados para o desenvolvimento e a produção de todos os tipos do equipamento ultrassônico.

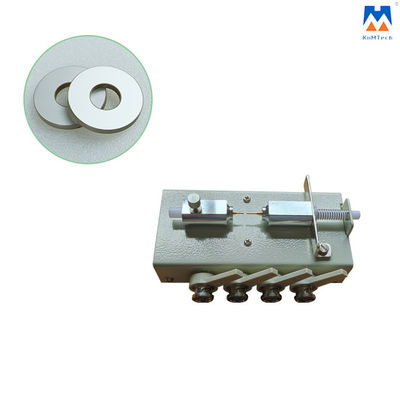

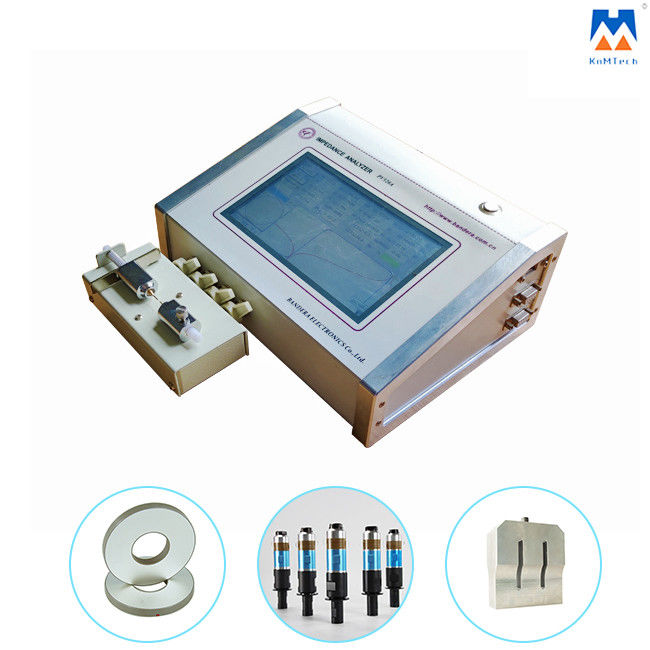

Fotos detalhadas:
