analisador ultrassônico da impedância do elemento 30W para anéis cerâmicos do conversor do transdutor

O analisador ultrassônico do elemento é usado para a detecção de dispositivos ultrassônicos piezoelétricos e de soluções integradas equipamento. Para um dispositivo piezoelétrico, se não há nenhuma outra ressonância em uma frequência longe de alguma frequência ressonante, o dispositivo piezoelétrico pode ser aproximado como um sistema considerado perto da frequência ressonante, e seus circuitos do símbolo e os equivalentes são mostrados na figura do inferior esquerdo:

Características:

1. O tamanho é somente 24cm*14cm* (10cm após os primeiros 5cm), e o peso é somente 1.95kg.

O analisador ultrassônico o mais portátil da impedância no mundo.

2. O tela táctil desproporcionado, nenhum botão físico é necessário indicar ao mesmo tempo todos os parâmetros e gráficos, que é mais intuitivo.

3. A velocidade muito rápido do teste, um teste de 1000 pontos toma somente 5 segundos.

4. Pode igualmente ser conectado a um computador, e o software é inteiramente - compatível com PV70A/80A.

5. A frequência máxima do teste é até 5MHz.

6. O único botão físico no instrumento é igualmente uma função do “começo”, situada na parte traseira do painel de instrumento

Introdução dos gráficos:

A exposição do defeito de sistema é da “gráfico de círculo admissão” + “gráfico logarítmico”;

gráfico de círculo da admissão: A trajetória da admissão em função da frequência indicada em coordenadas polares.

gráfico logarítmico: A linha vermelha é a curva logarítmica da amplitude da impedância e a linha azul é a curva da fase da impedância.

Introdução dos parâmetros:

1. frequência ressonante Fs: A frequência ressonante do ramo da série no circuito equivalente do vibrador piezoelétrico, em que a impedância do vibrador piezoelétrico é mínima.

2. condutibilidade máxima Gmax: A parte real do valor da admissão do vibrador piezoelétrico na ressonância é a peça real da admissão no Fs.

3. pontos F1 e F2 da meia potência: A peça real da admissão é igual à frequência em Gmax/2, e há duas tais frequências, F2 se maior do que o Fs e o F1 se menos do que o Fs

4. A frequência inversa Fp da ressonância: A frequência ressonante de um ramo paralelo de um vibrador piezoelétrico em que o vibrador piezoelétrico tem a grande impedância

5. capacidade livre CT: Capacidade de dispositivos piezoelétricos na frequência 1kHz. Este valor é consistente com o valor medido da ponte digital da eletricidade.

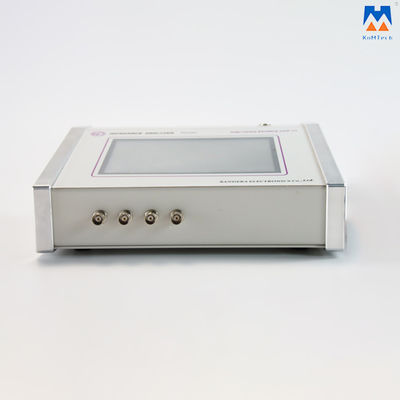

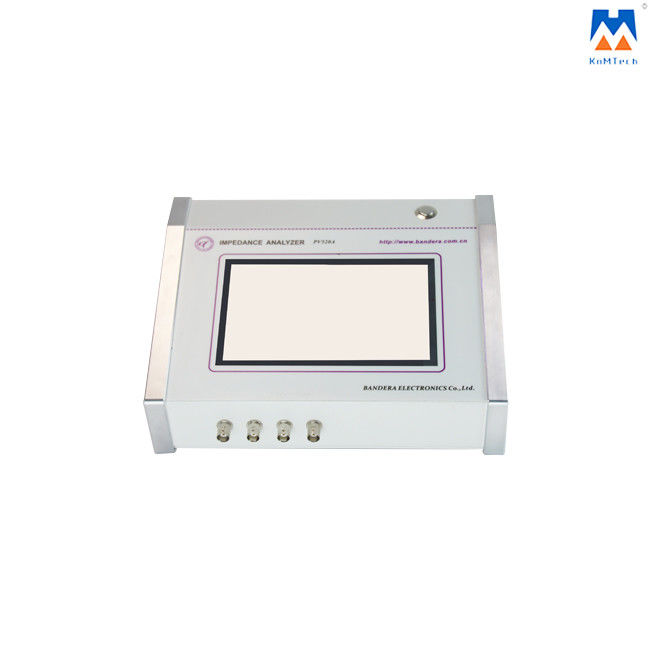

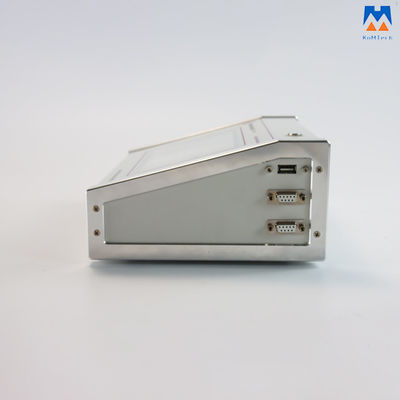

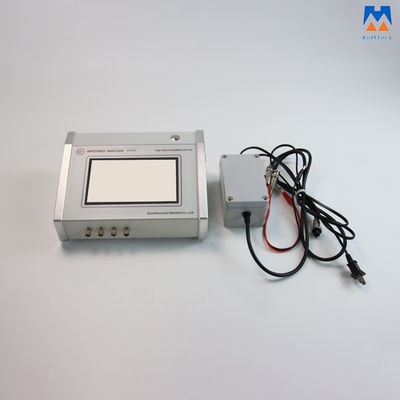

Fotos detalhadas:
