Detalhes do produto:
|
| nome do produto: | sistema 20kHz ultrassônico | Frequência: | 20KHz |
|---|---|---|---|
| Poder: | 2000W | Modos de solda: | Tempo, contínuo, energia, Grouding |
| Modo do disparador: | Atraso | Amplitude: | Amplitude de solda 10-100% ajustável (precisão de 1% |
| Tensão: | C.A. 220V, 50/60Hz | Especificação: | 12KG |
| Destacar: | grupo da soldadura ultrassônica de 2000W 20KHz,grupo da soldadura 12kg ultrassônica,sistema da soldadura 2000w ultrassônica |
||
sistema 20kHz ultrassônico para o corpo da máscara que solda a linha de produção automática
Conversos da solda ultrassônica 50/60 hertz de corrente elétrica em 15, 20, 30, ou 40 quilohertz de poder pelo gerador ultrassônico, que é chamado igualmente uma fonte de alimentação ultrassônica. A energia elétrica de alta frequência é convertida na energia mecânica da mesma frequência outra vez através do transdutor, e então o impulsionador que pode mudar a amplitude ultrassônica transmite a vibração mecânica ao chifre de solda. A energia de vibração recebida pelo chifre é transferida à junção do workpiece a ser soldado. Nesta área, a energia de vibração é convertida na energia calorífica pela fricção, a seguir as peças da tela são derretidas e juntadas um com o otro.
Este grupo ultrassônico tem um gerador ultrassônico digital com um sistema de controlo incorporado do PLC, você pode tocar na tela do gerador para ajustar parâmetros de ajuste diferentes de acordo com sua aplicação. E o gerador tem uma função da exposição do seguimento automático da frequência do tempo real para mostrar a frequência de funcionamento do tempo real. O gerador ultrassônico tem a função da divisão da amplitude para fornecer funções para aplicações altamente de exigência. Este grupo ultrassônico usa uma capacidade livre do transdutor 20kHz ultrassônico, que o poder máximo seja 2000W para combinar o gerador da solda ultrassônica.
A tecnologia de K&M, como o fornecedor de uma parada da solução, está trabalhando proximamente com os desenhistas do pessoal e do molde do R&D da nova tecnologia, visando proporcionando serviços oportunos e qualificados a nossos clientes preciosos em todo o mundo.
Parâmetros técnicos:
Gerador
| Dimensão | Comprimento 400mm×Width 195mm×Height 98mm |
| Peso líquido do corpo principal | 7 quilogramas |
| Escala de frequência | 19.40-20.20kHz |
| Potência de saída | 2000W |
| Tensão | 220V+-10% |
| Modo de solda | Pausa que solda/soldadura contínua |
| Tipo | tipo horizontal e do verticle opcional. |
| Função | Função do seguimento automático da frequência do tempo real |
| Compensação da amplitude | |
| Proteção | Análise +protection da impedância do elétrodo de soldadura |
| Proteção da tensão | |
| Proteção da tensão do transdutor | |
| Tempo de soldadura | ajustável |
| Frequência de trabalho (opções) | 15KHz/20KHz/28KHz/30KHZ/35KHz/ |
| Amplitude de solda | 10%-100% ajustável (precisão de 1%) |
Transdutor
| Frequência ressonante | 20KHz |
| Impedância | R: 3~10Ω, refere a resistência medida por um instrumento similar tal como um analisador da característica de resistência |
| Capacidade | CT: ≤13nF, capacidade livre do transdutor 20KHz ultrassônico |
| Poder máximo | P: 2000W, fabricantes da máquina pode ter regulamentos diferentes para o poder nominal das máquinas para fins diferentes. Ou seja o mesmo transdutor pode ter o poder nominal diferente para máquinas diferentes. Consequentemente, ao escolher um transdutor ultrassônico, você pode somente referir seu poder máximo |
| Modo de trabalho | funcionamento contínuo |
| Umidade do ambiente de trabalho | humidade relativa ≤85% (não-se condensar) |
| Material | liga de alumínio para o conversor, de aço para o impulsionador. |
| Peso líquido do corpo principal | 2.6KG |
Chifre
| Dimensão | ×Width 20mm do comprimento 110mm |
| Frequência | 20KHz |
| Peso líquido do corpo principal | 3.1KG |
| Material | Aço SKD11 |
Flange
| Frequência | 20KHz |
| Diâmetro interno | 33mm |
| Diâmetro externo | 106mm |
| Espessura | 30mm |
| Material | Aço |
| Peso líquido do corpo principal | 1.1KG |
Aplicação:
Máscaras médicas e roupa protetora.

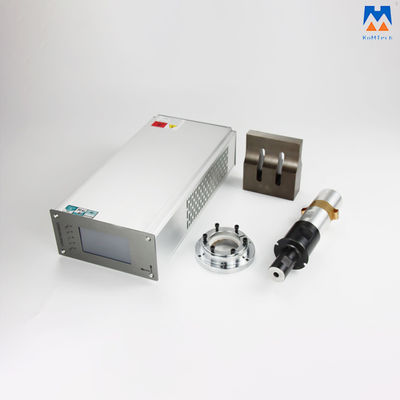

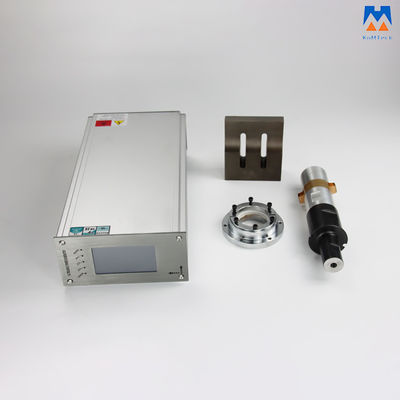

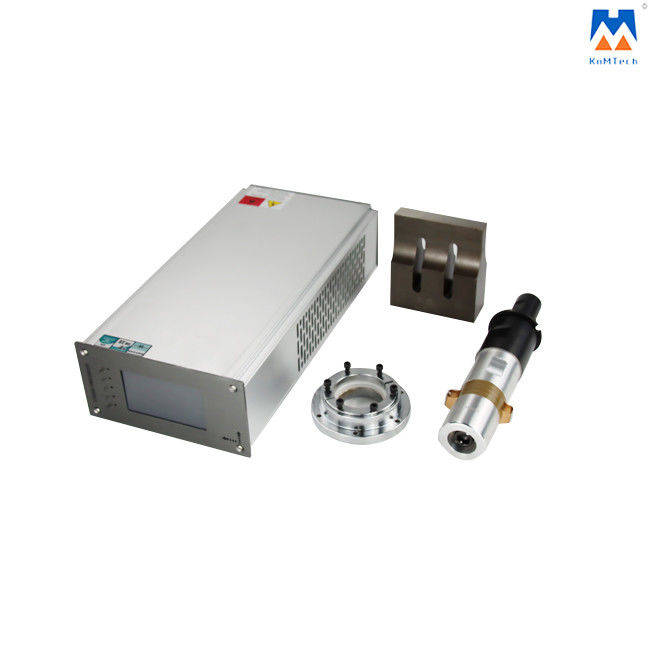

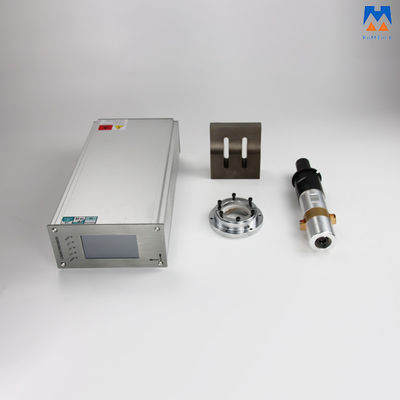

Fotos detalhadas:
