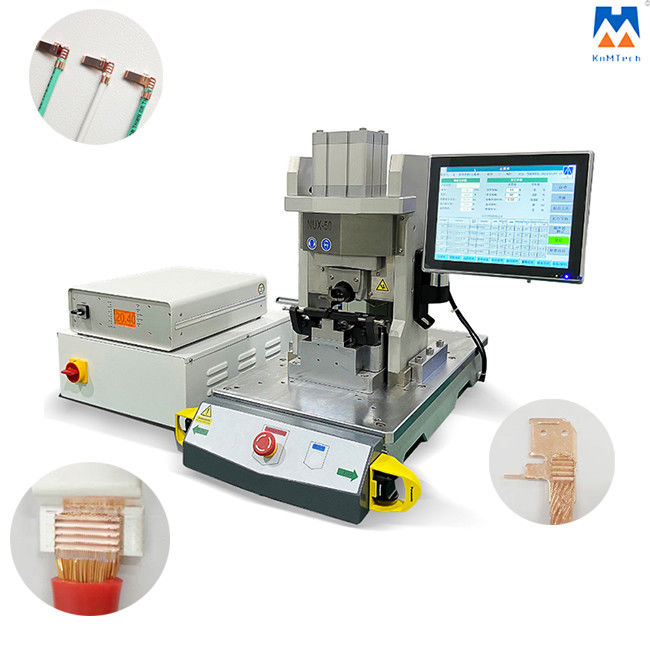

Soldador ultrassônico pneumático do metal 4000W para o dispositivo eletrônico da ligação do cabo de cobre

soldador ultrassônico do metal 4000W para a soldadura do fio de cobre

Princípio de funcionamento:

O ultrassom pode produzir a vibração de alta frequência, e nós usamos este tipo da vibração para soldar facilmente o metal não-ferroso. Quando a onda de alta frequência da vibração é transmitida à superfície das duas peças de metal a ser soldadas, com alguma pressão, superfícies as duas das partes terá a fricção em se que conduz à junção das camadas moleculars. A vantagem é força comum rápida, de poupança de energia, alta, a boa condutibilidade, e os nenhuns sparkles, que é processamento quase frio do estado. É projetada aos fios de metal da solda.
Esta máquina consiste em um gerador de poder, um transdutor, um corpo e um trabalho feito com ferramentas pneumático de máquina, e alguns componentes do controle como um chicote de fios do fio, um dispositivo de medição do fio, e um microprocessador. O gerador de poder pode converter a tensão exterior (220V, 50 /60hz) na tensão 20KHz (ou 15Khz), 1000V, e seja saída após o controlo e o regulamento pelo gerador de poder para trabalhar no transdutor. O transdutor é um componente elétrico alto-eficaz, que possa converter a energia elétrica na energia mecânica.
Comparado com os motores elétricos comuns, o transdutor tem duas vantagens: em primeiro lugar, o transdutor pode converter a energia elétrica à vibração linear, não rotação; em segundo lugar, tem a eficiência muito alta do trabalho, isto é, pode converter 95% da energia elétrica. Após a conversão através do transdutor, começos da energia mecânica a trabalhar no chifre de solda. O chifre da solda ultrassônica é feito do material da liga, que é feito em alguma forma de acordo com o princípio acústico.


Imprensa da solda ultrassônica:

a fuselagem dos *Alcoa 7075 da alta intensidade da aviação de alumínio séries do material da liga, equipamento com alta intensidade, aplicação flexível da agência espacial;
o *Four ajusta-se de sobrecarregar o tipo bloco de deslizamento do trilho de guia, precisão alta da repetição, corrida lisamente
O cilindro *Germany da movimentação de Festo, os componentes pneumáticos de Japão SMC, o trabalho rápido, e a resposta estável e a pressão máxima de solda podem alcançar 5000 N
O sistema linear do codificador da elevada precisão de Baumer do *Switzerland, a precisão da posição pode alcançar 0.01mm
o sistema do sensor da pressão da precisão do *High, a precisão de trabalho pode alcançar 1N
distância da monitoração do feedback do *real-time e dados da pressão no processo de solda
o sistema da ressonância do *Triplet pode girar na fuselagem 360 graus
do não-contato mecânico do limite do curso do *Precision sistema começar fotoelétrico da dois-mão da indução, seguro usar-se

Sistema de toque:

* relação interativa do toque de uma cor de 10,1 polegadas
* a microplaqueta do sistema do Multi-núcleo, resposta de sistema é mais rápida
* o poderosos SENTAM o sistema de controlo super-inteligente são adotados
* 3 tipos do modo ultrassônico do disparador e 6 tipos do modo de solda para encontrar as necessidades de clientes
* 6 tipos da saída de solda da curva do esquema de controle da qualidade e dos 2 dados
* pode armazenar 99 grupos de planos do produto e de dez soldar dos milhares de grupos de dados de saída de solda
* tem a função da transmissão da rede dos dados de saída de solda, que podem ser conectados com o sistema do cliente MES para fornecer a gestão de processo da qualidade e a função de solda inteligentes da rastreabilidade

Sistema ultrassônico:

* frequência: poder 20KHz: 4000W

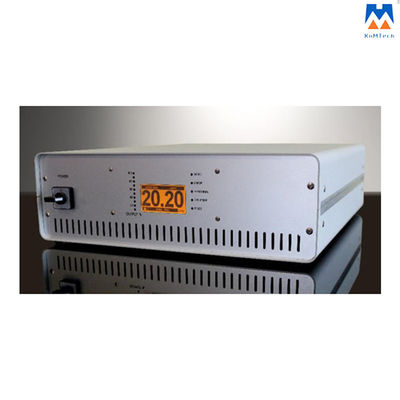

* Alemanha importou a frequência automática digital que persegue o gerador ultrassônico
* com função automática da compensação da amplitude, saídas de potência estáveis, qualidade de solda mais segura
* exposição de solda da frequência e do poder da tela do diodo emissor de luz do tempo real
* forneça o alarme anormal: frequência anormal, corrente demasiado grande, poder da sobrecarga, demasiado alta temperatura, etc.

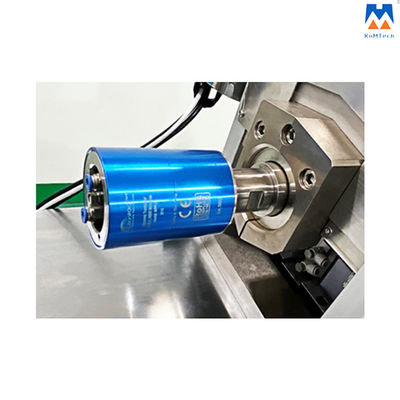

* transdutor ultrassônico importado de Alemanha, valor da amplitude de P a de P até 20 mícrons
* o transdutor e o modulador da amplitude feito do material da liga do titânio são fáceis de desmontar e não fácil danificar. O vário ganho do modulador da amplitude é opcional
* pode proporcionar o serviço longo do controle de qualidade

Sistema de controlo:

* módulo de controle de Alemanha Beckhoff Fieldbus, exato e estável
* o módulo de controle proporcional pneumático japonês integrado da válvula de SMC, controle digital inteligente da pressão de solda, assegura a estabilidade do controle da precisão da pressão
* realize a mesma tecnologia de solda de solda da pressão da multi-seção
* função da arma da exploração do reconhecimento do código de barras do multi-tipo do apoio
* transmissão de dados da rede RS485 RS232 do estado do apoio
* função de acesso dos dados de USB do apoio
* módulo de controle pessoal da conexão direta do PC do apoio
* com os 2 para fora na expansão do porto de saída 2
* o espaço de armazenamento interno do dispositivo é 16G

Dispositivo elétrico da soldadura:

* projete cada grupo de dispositivo elétrico de solda independentemente de acordo com exigências da aparência e da solda do produto do cliente
* os materiais principais da solda ultrassônica são feitos do aço do pó importado de Europa e de América. Após o tratamento térmico, a dureza pode alcançar 62~63 graus. Tem uma dureza deoposição alta e uma dureza alta de modo que a cabeça de solda possa ter uma vida útil mais longa
* cada cabeça de solda é analisada pelo software de simulação para assegurar o melhor plano da produção
* frequência de centro da cabeça de soldadura: 19950±100Hz
* a perda de poder de cabeça de soldadura é menos do que 200W
* a base de solda do batente é feita do aço do molde importado de Japão, que garante inteiramente sua vida útil

Especificações técnicas:

Características:

* corpo de solda da estrutura forte
* componentes importados do núcleo da solda ultrassônica
* sistema de controlo avançado do hardware e do software
* mais de 10 anos de equipe técnica de solda da experiência do metal ultrassônico
* suporte laboral das matrizes de Alemanha
* projeto e produção profissionais do dispositivo elétrico
* horas 7*24 da equipe doméstica do serviço pós-venda
* desempenho custado detalhado ultra-alto

Aplicação:

Automotivo, eletrônica, aparelhos eletrodomésticos, componentes industriais, componentes prendendo elétricos, isqueiros, brinquedos, dispositivos, dispositivos médicos, pessoais, e mais.

Fotos detalhadas:
